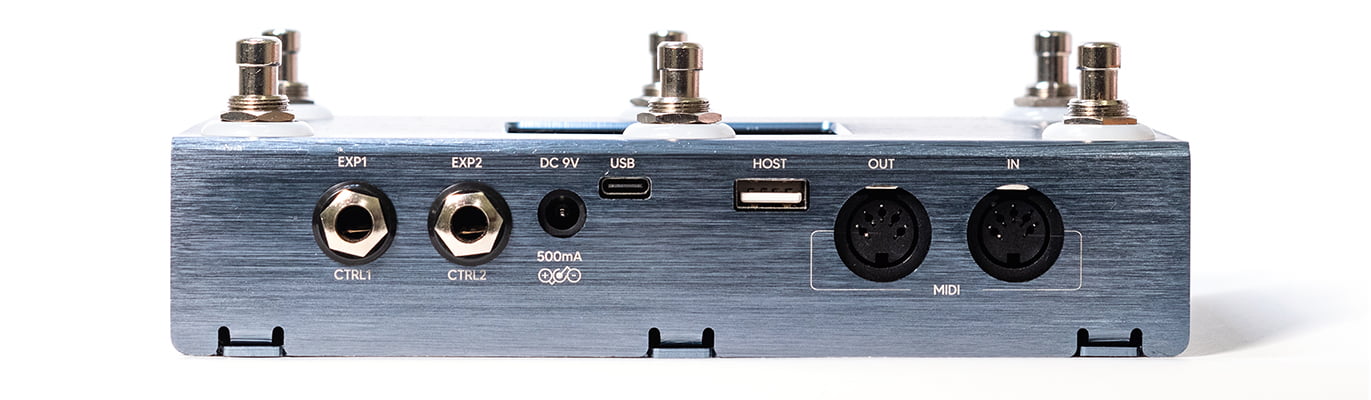

A continuación se detalla las opciones de conexión disponibles para el C6:
| Conexión | Descripción |
|---|---|
| EXP1/CTRL1 | Permite conectar un pedal de expresión externo, o un footswitch externo mediante un cable TRS. Para más detalles ver Footswitch y pedal de expresión |
| EXP2/CTRL2 | Permite conectar un pedal de expresión externo, o un footswitch externo mediante un cable TRS. Para más detalles ver Footswitch y pedal de expresión |
| DC 9V | Alimentación del controlador 9V DC mínimo 700mA |
| USB | Conexión para utilizar el equipo a un computador. Requiere conexión externa |
| HOST | Control de pedales externos mediante opción HOST. Para más detalles ver en Host |
| MIDI OUT | Salida de mensajes MIDI |
| MIDI IN | Recepción de mensajes MIDI. |
Para utilizar el controlador en equipos con cable MIDI, simplemente conecta la alimentación y el cable MIDI en la salida MIDI OUT.
Si quieres utilizarlo como controlador o configuración en tu computadora, utiliza la conexión USB.
Para controlar equipos a través de HOST, alimenta el pedal con DC 9V y conéctalo mediante un cable USB en la entrada HOST.

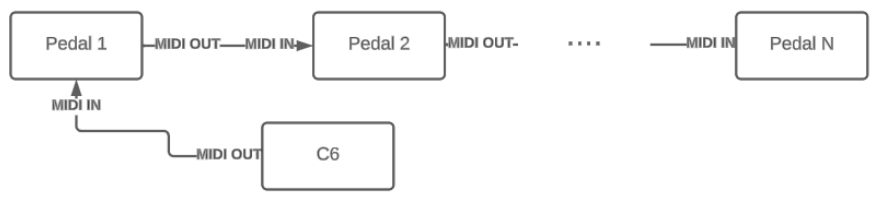

Para controlar múltiples equipos con el C6 a través de conexión de cable MIDI, puedes realizar una conexión en cascada. Esto se hace de la siguiente forma: conecta la salida MIDI OUT del C6 al primer dispositivo en la cadena, y luego conecta el MIDI OUT de ese dispositivo al MIDI IN del siguiente, y así sucesivamente con los dispositivos que desees controlar, como se muestra en la siguiente imagen:
